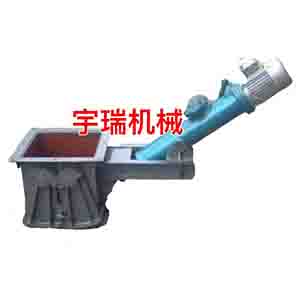

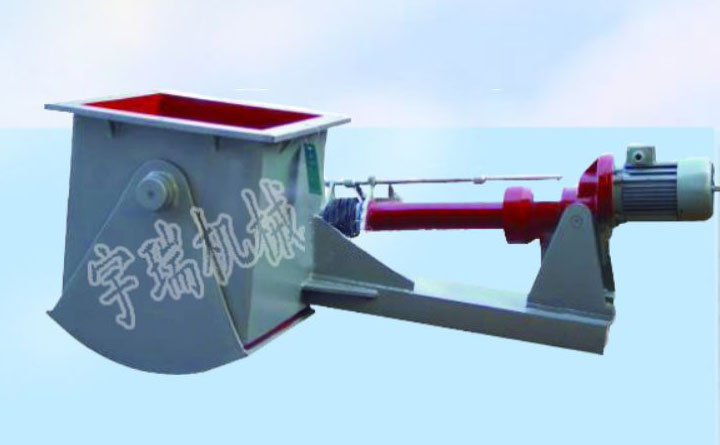

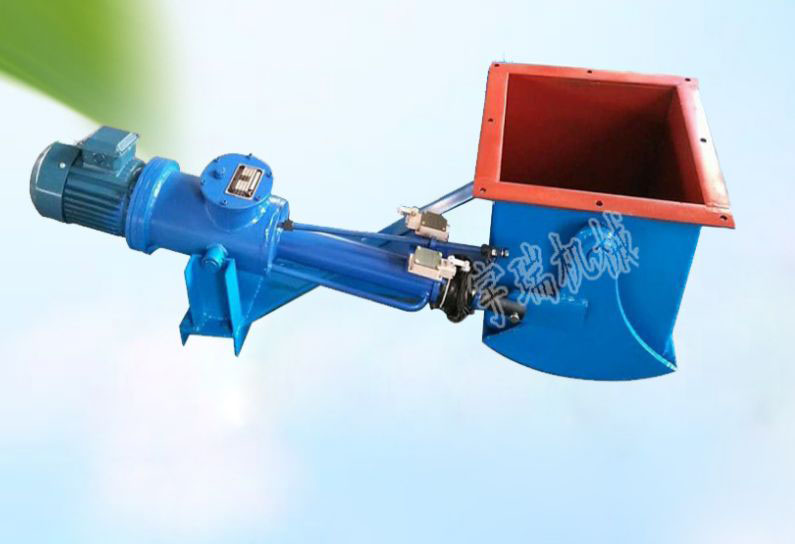

電液動腭式閥采用碳鋼焊接成形,結構_,運行靈活可靠,無卡阻現象。配用不同的傳動裝置能滿足不同的工況需要。電動式閘門采用帶有_載保護裝置的電動推桿,可避免燒壞電機,可以遠距離操縱或程序控制,往復行程可以調節位置自鎖。電液動式閘門采用電液推桿,全液壓傳動,推拉力均可實現無級調速。氣動92式閘門采用氣動推桿,通過配件組合可以遠距離操縱或現場控制。SEF為手動,DEF為電動,Y為電液動,QEF為氣動。
電液動鄂式閘閥工作原理 :
電液動腭式閥由本體、扇形閘板、軸、齒輪、密封件、執行機構等部件構成。手動或執行機構推動搖桿,使齒輪帶動扇形閘板沿軸心旋轉,使兩個扇形閘板向兩邊開啟,物料隨即下落,待接料裝置滿載后,再由執行機構帶動搖桿,使扇形閘板復位,關閉截?cái)嘞侣涞奈锪稀?/span>廣泛應用于建材、冶金、礦山、電力、化工、輕工、糧食等行業,是各類落料系統的卸料控制裝置
使用說明:
1、安裝時請注意閘門本體上標明介質流向。兩法蘭連接時必需加密封墊片,然后均勻鎖緊螺栓。 2、運行時請辨清扇形閘板開關方向,執行機構請正確接線。 3、運行時請定期給各傳動部位加潤滑油。
型號說明: ┬ ┬ ┬ │ │ │ │ │ └───────────── 進出料口尺寸dm │ └──────────────- 驅動方式(1)電液動推桿Y(可不標)(2)手動S(3)氣動Q └──────────────── 電液動腭式閘門
主要性能參數:
(1)適用介質:晶料、固體顆粒物料、粉裝物料。(2)適用溫度:≤300°C(3)介質流速:≤28m/s(4)電源電壓:380V50Hz(5)調節特性:二位開關式(6)電液動推桿型號:DG系列電動推桿或DYT系列電液推桿
適用介質:干燥粉塵
