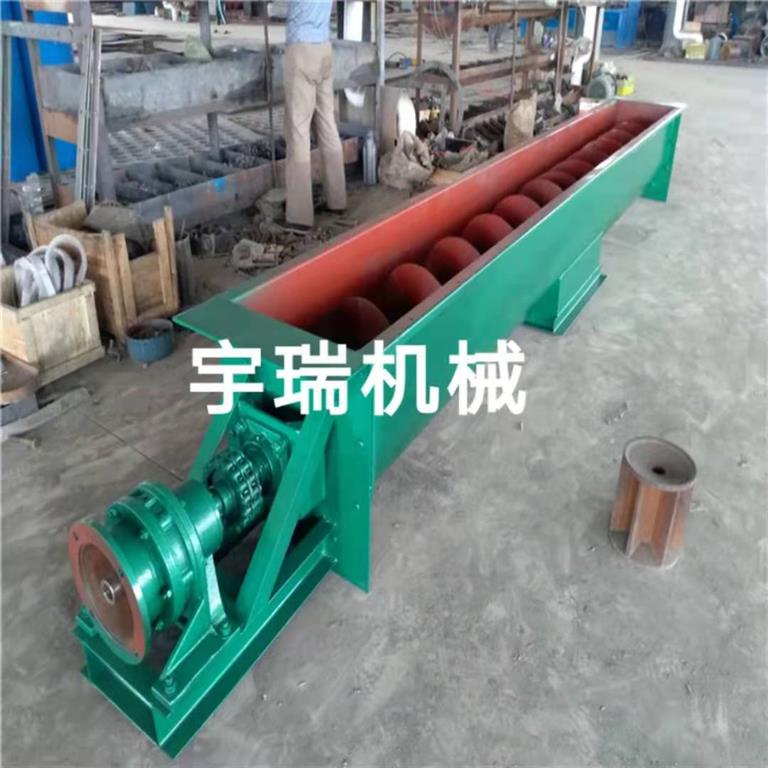

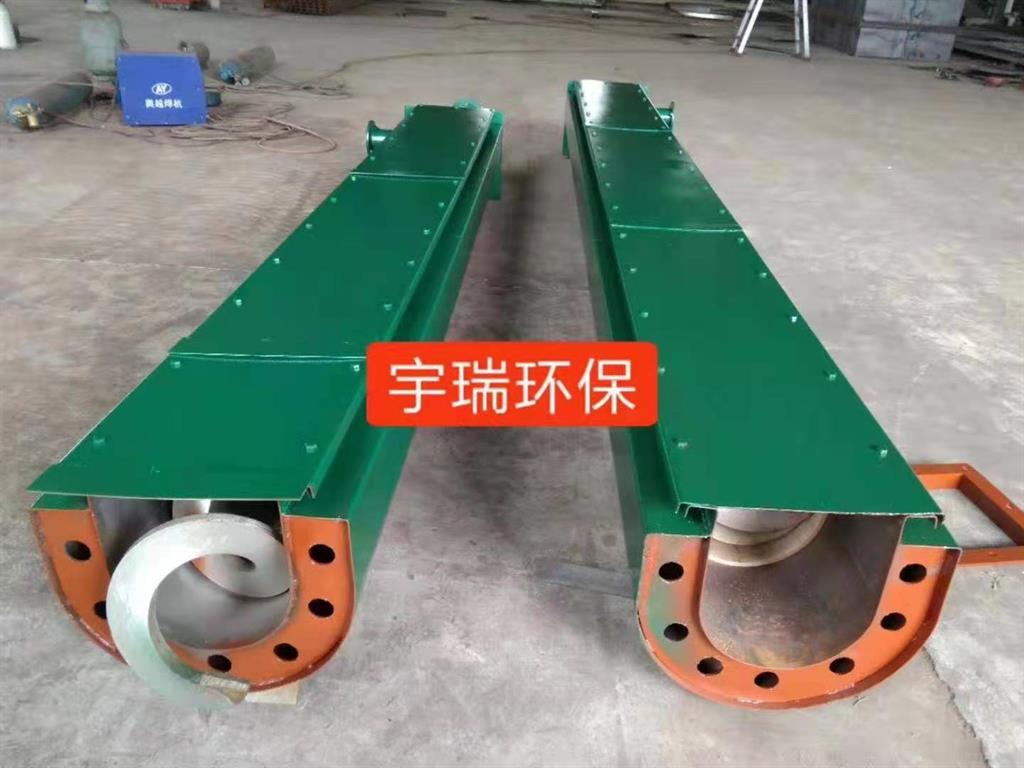

LS型螺旋輸送機分為單驅動和雙驅動兩種形式。螺旋輸送機中間節吊軸采用滑動、滾動可互換的兩種結構,阻力小,密封性強,耐磨性好。主要用于對各種粉狀、顆粒狀和小塊狀等松散物料的水平輸送,該螺旋輸送機不適宜輸送易變質、粘性大、易結塊或高溫、怕壓、有較大腐蝕性的特殊物料.
1、按螺旋輸送機驅動方式:
①C1制法----螺旋輸送機長度小于35m時,單端驅動;
②C2制法----螺旋輸送機長度大于35m時,雙端驅動;
2、按螺旋輸送機中間吊軸承種類:
①M1------為滾動吊軸承,采用80000型密封軸承,軸蓋上另有防塵、密封結構,常用在不易加油、不加油或油對物料有污染的地方,密封效果好,吊軸承壽命長,輸送物料溫度≤80℃;
②M2-----為滑動吊軸承。設有防塵、密封裝置。有鑄銅瓦,合金耐磨鑄鐵瓦,銅基石墨少有潤滑瓦,常用在輸送物料溫度比較高(t≥80℃)或輸送液狀物料。
驅動裝置形式:
LS型螺旋輸送機的驅動裝置有五種形式:
1、TY型驅動裝置:由TYLS型螺旋輸送機型同軸式減速器和彈性柱銷聯軸器構成,功率范圍為0.55~45kw;
2、YY型驅動裝置:由ZSY型減速器、Y系列電機、彈性柱銷聯軸器和底座構成,_適用于LS630~LS1250型螺旋輸送機,功率范圍為7.5~75kw,YY型驅動裝置有 丨型(右裝)和型(左裝)兩種裝配形式;
3、YJ型驅動裝置:由Y型電動機與ZQ型減速器組成;
4、YTC型驅動裝置:由YTC型同軸式齒輪減速器與Y型電動機組成;
5、XWD型驅動裝置:由XWD型行星擺線針輪減速器組成,此型為標配驅動形式。
